商品名：レーシングカー(モールドインナー）成形品・シーリング材・接着剤

材質天然ゴム・CRゴム・eptゴム等で成型　受託

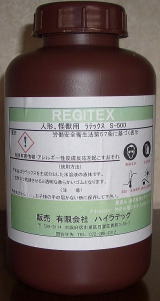

：造形用ラテックス（Ｓ-500）刷毛塗用）

商品の説明

本品は天然ゴムラテックスを主成分とした汎用ラテックスです。●布（繊維布地）の縫製箇所の補修）●革製品の接着、補修剤●ジーンズ、作業ズボン、テントなどの破れた箇所のあて布の接着。●。●布地を使った手芸材料の接着剤として。●ワッペンやアップリケの接着・補修。 人形・怪獣などの製作や、保護マスキング剤（ストリッパブルペイント）、としてご利用いただけます。・・・下記使用方法説明しています。

● 特　長
☆　水性でホルマリンや有機溶剤を使用しておりません。(引火の危険性なし)
☆　水の中にゴム分が分散した状態となっておりますので、水分が蒸発することによりゴム被膜に成ります。
☆　刷毛塗り・浸漬法により簡単に成型できます。
☆　固形分が高く、乾燥性も良好です。
☆　天然物由来の高分子ポリマーの為、廃液処分時の環境負荷が少ない。
☆　低温造膜性（－４０℃～）に優れ、塗布後は広い可使用温度域（－４０～１００℃）があります。
☆　乾燥皮膜の引張り強度、高伸び性に優れています。（約２００～３００kg/cm²、伸び約９００％）
☆　複雑な形状の部分や可動部へのマスキング剤、ストリッパブルペイントとして有用です。
☆　使用後は焼却処分して下さい。
● 性　状

主 成 分	天然ゴムラテックス
外　観	乳白色液状エマルジョン
固 形 分	６０±５％
ｐＨ	１０
粘　度	約５０００ ｍＰ・ｓ

 ● 使用方法
　【刷毛塗りによる成型】
　　①怪獣など表面に塗る場合は、刷毛塗り法をお勧めします。厚さを出すためには繰り返し塗ってください。
　　②乾燥はそのまま放置するか、時間がかかりすぎる場合はドライヤーなどにより熱風をあてて下さい。
　　80℃～100℃×約1時間、加熱(加硫)することにより、被膜は強くなります。
　　③刷毛は使用後すばやく水で洗ってください。
　【浸漬法による成型】
　　①小さい物に表面塗布したい場合・均一な被膜を成型したい場合は、浸漬法による加工をお奨めします。　
　　②成型したい型をS-500の中に漬け、タレができないようにゆっくりと引き上げ、そのまま放置、あるいは熱風により乾燥して下さい。
　　③目的の厚さが得られるまで浸漬・乾燥を繰り返して下さい。
　　80℃～100℃×約1時間、加熱(加硫)することにより、被膜は強くなります。
　【注意事項】
　　・粘度が高い場合・被膜が厚くなり過ぎる場合は、S-500を充分に攪拌しながら水を少しずつ入れて下さい。加える水の量が20％以上になりますと、S-500の安定性が低下いたします。
　　・着色したい場合には別売り「ラテカラー（白・赤・黄・青・黒）」をご使用になるか、保証外となりますが水性アクリル絵の具等をお使い下さい。
　　・乾燥皮膜の表面には多少粘着性が残りますので、気になる場合はタルク・デンプン・ベビーパウダーなど粉をつけて下さい。
　　・熱風乾燥機などで80℃～100℃×約1時間、加熱(加硫)してやる事により被膜強度は強くなります。熱湯で煮沸してやる事でも同じ様な効果が得られます。

商品名：前加硫(pc-518）天然ゴムラテックス

ＰＣ－５１８取扱い：浸漬加工使用方法　　　　　　　　　　　　　　　　　　　　

『特徴』　木・金属・樹脂・ガラス・布地幅広い素材に塗れます。 水で硬さ（粘度）の調整ができ、乾くと天然ゴムになります。スベリ止め、サビ止め・防水、微振動の吸収などの保護作用があります。 その他、ドブ付けによる肉厚効果や衝撃吸収効果、摩擦疲労の保護等、実用価値が高く、又や趣味として風船、手袋の作成や色々なチューブ等作れます。 水溶性である為、用具の手入れも簡単で、液体ゴムの表面が乾く迄は流水で洗い流せます。

乾燥されることにより微粘着を残しゴム皮膜を形成します、非常に伸び・柔軟性の優れた材料です・・・微粘着を消すにはコーンスターチ、タルク粉などを塗布。

浸漬法や金型成型法により簡単に成型、ゴム皮膜などが出来ます。

水の中にゴム分が分散した状態となっていますので、水分が蒸発することにより、ゴム皮膜になります。

有機溶剤を含んでいませんので、引火の危険性はありません。

｛使用方法｝

｛浸漬による成型｝

小さい物の表面に塗布したい場合・均一な皮膜を成型したい場合は浸漬法による加工をお奨めいたします

工具用滑り止め手袋、ゴムチューブ、風船、人形等が出来用途色々趣味が広がります。

厚みの調整｝

1）より厚く仕上げたい時は、目的の厚さが得られるまで数回浸漬、乾燥を繰り返して下さい。又別売り（ＰＣ-５１８用凝固液）の使用や粘度をあげる（増粘剤V－３０が必要）ことによりすばやく厚く仕上げることが出来ます。

2）乾燥はそのまま放置しても出来ますが、時間が掛かりすぎる場合はドライヤー等により熱をあててください。８０℃～９０℃に加熱することにより、皮膜は強くなります。

3）粘度が高い場合や薄めるときは水を攪拌しながら入れてください（最大20％まで）

【成分】天然ラテックス、界面活性剤、水

衣服に付着すると取れないので取り扱いを注意して下さい。

問い合わせは　平山迄　携帯電話：090-4270-8415

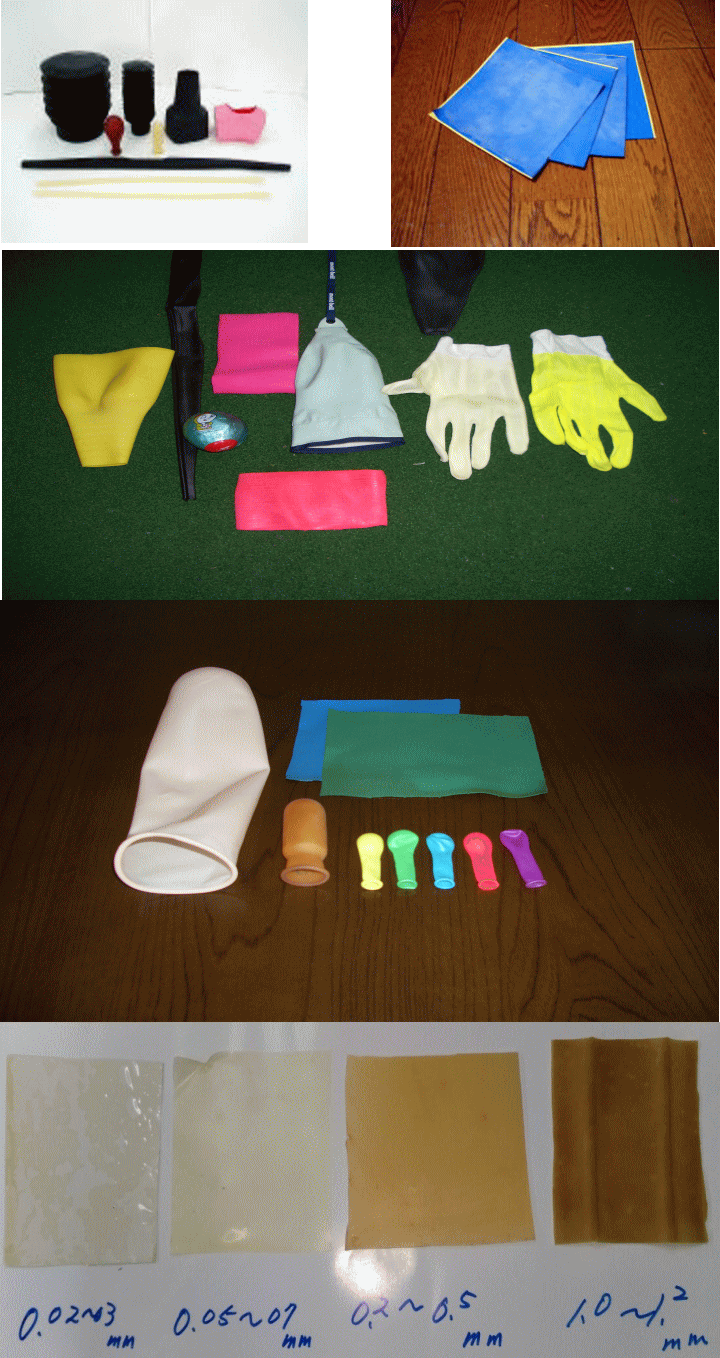

浸漬加工商品１例

---
